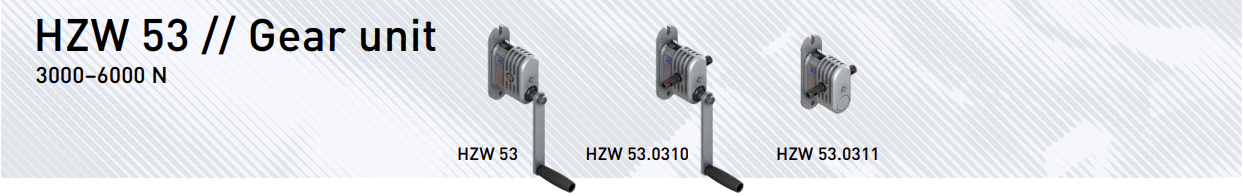

Ręczny napęd zębaty HZW 53 | Udźwig 3.000 – 6.000 N

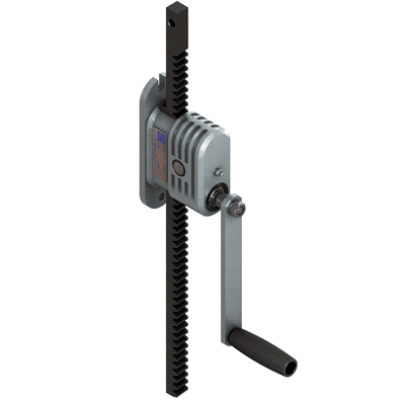

Ręczny napęd na listwie zębatej HZW 53 to dźwignik zębaty przeznaczony do podnoszenia, opuszczania, ustawiania i zabezpieczania elementów w aplikacjach przemysłowych. Konstrukcja oparta na samohamownej przekładni ślimakowej i listwie zębatej zapewnia płynną pracę oraz bezpieczne utrzymanie pozycji. Urządzenie jest dostępne w wariantach o nośności całkowitej 3000 N lub 6000 N, co pozwala dopasować rozwiązanie do obciążenia i charakteru pracy. Jeśli dobierasz napęd pod skok, nośność lub synchronizację kilku punktów, skontaktuj się z nami – pomożemy dobrać konfigurację.

Samohamowność i płynna praca

Zastosowanie samohamownej przekładni ślimakowej umożliwia precyzyjne sterowanie ruchem oraz stabilne utrzymanie ustawionej pozycji bez ryzyka samoczynnego opadania pod obciążeniem. To ważne w aplikacjach regulacyjnych, gdzie liczy się bezpieczeństwo i powtarzalność ustawień.

Wytrzymała konstrukcja do pracy pod obciążeniem

HZW 53 posiada odlewaną obudowę oraz frezowaną jednostkę przekładni ślimakowej (częściowo hartowaną), co zwiększa odporność na zużycie i zapewnia długą żywotność w zastosowaniach przemysłowych. Napęd jest odporny zarówno na obciążenia rozciągające, jak i ściskające, dzięki czemu dobrze sprawdza się w wielu konfiguracjach montażowych.

Skok i zakresy wykonania

Standardowe długości skoku wynoszą 400–1400 mm. Inne skoki są możliwe co 200 mm, co ułatwia dopasowanie do wymagań konstrukcji. Dla długości skoku od 1100 mm lub 1300 mm należy uwzględnić zmniejszoną siłę oporu zgodnie z wymaganiami aplikacji.

Integracja i synchronizacja w systemie

HZW 53 może pracować jako element systemu wielopunktowego. Połączenie systemu realizowane jest za pomocą rury łączącej 3/4" DIN EN 10255, a całkowite obciążenie systemu wynosi 3000 N lub 6000 N (w zależności od wersji).

Warianty z bocznym wyjściem wału

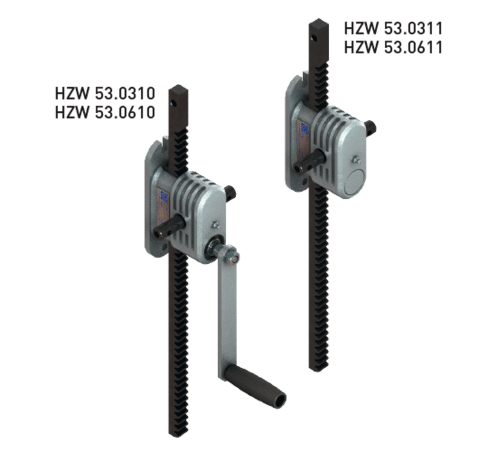

Wykonania HZW 53.0310 oraz HZW 53.0610 to wersje standardowe z bocznym wyjściem wału do synchronicznego połączenia odpowiednio z HZW 53.0311 oraz HZW 53.0611 (wersje bez samohamowności). Takie rozwiązanie ułatwia budowę układów, w których kilka napędów pracuje jednocześnie i równolegle.

Opcje i wykonania specjalne

Dostępne opcje obejmują m.in. składany uchwyt oraz wersję ocynkowaną (z wyłączeniem wersji ATEX). Możliwy jest także ogranicznik na grzbiecie, zależnie od wymagań aplikacji.

Wersja ATEX

Dla zastosowań w strefach zagrożonych wybuchem dostępna jest wersja ATEX:
II 3 G Ex h IIB T4 Gc (gaz) / II 3 D Ex h IIIB T135°C Dc (pył).
Jeżeli pracujesz w środowisku z wymaganiami ATEX, skontaktuj się z nami – dobierzemy właściwe wykonanie.
