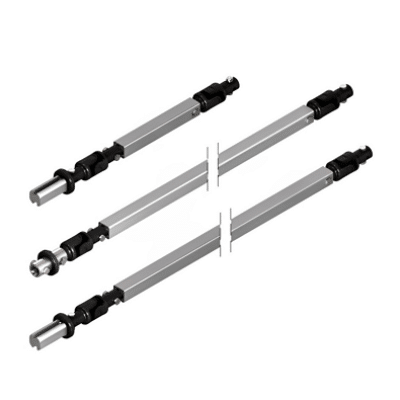

Złącze teleskopowe GKT 04
Złącze teleskopowe GKT 04 służy do przenoszenia momentu w dużych systemach nawijających VariVent® i kompensacji zmiennego przesunięcia osiowego między napędem a wałem nawijającym. Zapewnia płynną, cichą regulację długości dzięki rolkom oraz konstrukcji na rurze aluminiowej 40 x 40 mm z dwoma przegubami i rolką dystansową. Dostępne w wersji „32” (adapter zewnętrzny do rury stalowej 32 x 1,5 mm) oraz „47” (adapter wewnętrzny do rury aluminiowej 50 x 1,5 mm). Wykonanie ze stali nierdzewnej.
Złącze teleskopowe GKT 04 to rozwiązanie do przenoszenia momentów obrotowych w dużych systemach nawijających VariVent®, przeznaczone do pracy przy zmiennym przesunięciu osiowym pomiędzy wałem wyjściowym napędu (silnikowego lub ręcznego) a wałem nawijającym. Teleskopowa konstrukcja umożliwia kompensację zmian odległości między elementami układu bez pogorszenia stabilności przeniesienia momentu. Jeśli potrzebujesz dobrać wersję pod konkretną rurę nawijającą i warunki pracy, skontaktuj się z nami – pomożemy w doborze.
Do dużych systemów nawijających VariVent®
GKT 04 zostało zaprojektowane z myślą o większych systemach nawijających, gdzie występują większe obciążenia oraz wymagania co do niezawodności i kultury pracy. Rozwiązanie zapewnia płynną pracę mechanizmu i wspiera stabilne sterowanie ruchem nawijania.
Praca przy zmiennym przesunięciu osiowym
Złącze przeznaczone jest do aplikacji, w których odległość pomiędzy napędem a wałem nawijającym zmienia się w czasie. Dzięki funkcji teleskopowej możliwe jest dopasowanie długości złącza podczas pracy, co ułatwia integrację w systemach o zmiennej geometrii.
Płynna i cicha regulacja długości
Regulacja długości odbywa się płynnie i cicho dzięki zastosowaniu wysokowydajnych rolek. Konstrukcja oparta jest na prostokątnej rurze aluminiowej 40 x 40 mm, dwóch stalowych przegubach uniwersalnych oraz plastikowej rolce dystansowej, która pomaga utrzymać odpowiedni dystans od budynku i stabilizuje pracę układu.
Warianty pod rury nawijające
Złącze dostępne jest w dwóch wersjach dopasowanych do rodzaju rury nawijającej:
wersja „32” z zewnętrznym adapterem do stalowej rury nawijającej 32 x 1,5 mm,
wersja „47” z wewnętrznym adapterem do aluminiowej rury nawijającej 50 x 1,5 mm.
Dzięki temu łatwo dopasować złącze do konkretnej instalacji bez dodatkowych przejściówek.
Wykonanie ze stali nierdzewnej
Wszystkie części GKT 04 są wykonane ze stali nierdzewnej, dzięki czemu elementy nie korodują i zachowują trwałość w wymagających warunkach. To rozwiązanie szczególnie cenione w instalacjach, gdzie liczy się długotrwała, bezproblemowa eksploatacja.
